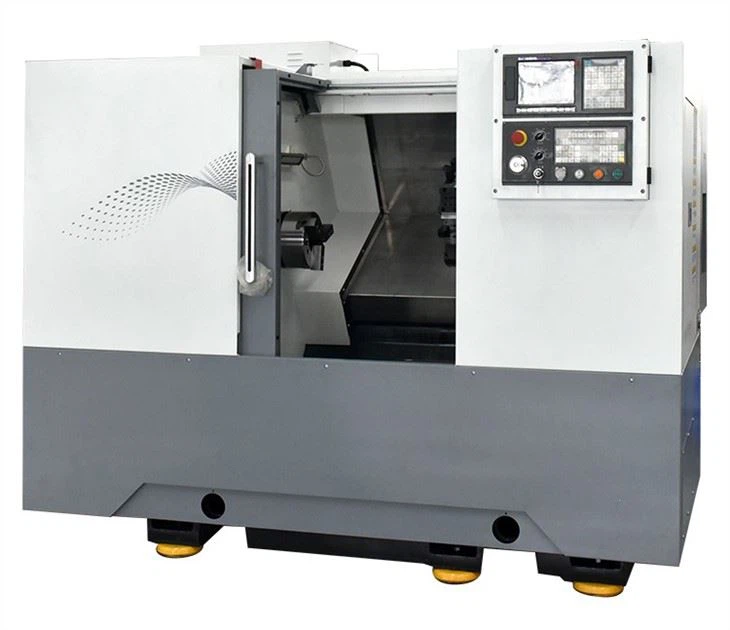

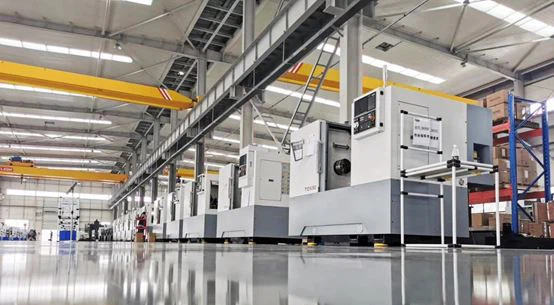

دستگاه مرکز تراش CNC TCK50
شرح
پارامترهای فنی
معرفی محصول
این دستگاه مرکز تراش CNC بر اساس محصول قهرمان فروش ما TCK50 ارتقا یافته است. دم آستین هیدرولیک، درب کشویی سمت چپ داخلی، منطقه کوچکتر اشغال و بهینه سازی مکانیسم می تواند تمام جنبه های نیازهای ارتقاء کارخانه مشتریان را برآورده کند.
امکانات
1. 30-تخت شیب درجه، قطر چرخش 500، قطر برش 360
سرب پیچ X:Φ32*12 L1042 Z:Φ32*12 L635
HIWIN/PMI X: توپ 35# 1080 Z: توپ 35# 600
8-چک هیدرولیک توخالی اینچ 8-برجک هیدرولیک ایستگاه کاری
HNC{0}}Di 10/10/11KW
2. فشرده تر، ایمن تر و دلپذیرتر
منطقه غیر پردازشی از حفاظت زرهی استفاده می کند، که نه تنها می تواند الزامات حداکثر طول پردازش را برآورده کند، بلکه منطقه اشغال ماشین ابزار را نیز کاهش می دهد.
3. درب کشویی داخلی به گونه ای طراحی شده است که از سمت چپ باز شود، که می تواند به اپراتور اجازه دهد پردازش قطعه کار را مشاهده کند و در عین حال ایمنی اپراتور را تضمین کند.
پارامترهای فنی
نام | واحد | مشخصات | ارجاع | |
حداکثر قطر چرخش تخت | میلی متر | 500 | ||
حداکثر طول برش | میلی متر | 500 | ||
حداکثر قطر برش | میلی متر | 360 | پست ابزار ایستگاه کاری افقی 8- | |
قطر برش استاندارد | میلی متر | 240 | ||
حداکثر قطر چرخش اسلاید | میلی متر | 300 | ||
نوع و کد انتهای اسپیندل | A2-6 | واحد اسپیندل یکپارچه | ||
قطر مخروطی دوک | میلی متر | 65 | ||
سر سر | سرعت اسپیندل | r٪2fmin | 50-4500 | |
حداکثر گشتاور خروجی دوک | نیوتن متر | 177 | ZJY265A٪ 7b٪ 7b1٪ 7d٪ 7dAM-B5 | |
177 | CTB -4011ZGC10 | |||
235 | iIP22/6000 | |||
سرعت اسپیندل | بی قدم | |||
قدرت خروجی اسپیندل | کیلووات | 15 (30 دقیقه) / 11 (امتیاز شده) | ZJY265A٪ 7b٪ 7b1٪ 7d٪ 7dAM-B5 | |
15 (30 دقیقه) / 11 (امتیاز شده) | CTB -4011ZGC10 | |||
15 (15 دقیقه) / 11 (امتیاز شده) | iIP22/6000 | |||
دور انداختن | قطر چاک / نوع | میلی متر | 8² توخالی | |
سرعت پیمایش سریع محور X | متر در دقیقه | 30 | ||
سرعت پیمایش سریع محور Z | متر در دقیقه | 30 | ||
سفر محور X | میلی متر | 200 | ||
سفر محور Z | میلی متر | 550 | ||
سفر با دم | میلی متر | 450 | ||
سفر آستین دم | میلی متر | 100 | ||
مخروطی آستین دم | مورس | 5# | ||
نوع پست ابزار استاندارد | 8-ایستگاه کاری افقی | |||
بعد ابزار | ابزار خارجی | مم | 25×25 | |
ابزار خارجی | مم | Ф40/Ф32/Ф25/Ф20 | ||
آیا سر برش می تواند نزدیک ترین ابزار را انتخاب کند | آره | |||
حداکثر تحمل بار | قطعات دیسک | کیلوگرم | 200 (شامل لوازم جانبی دستگاه مانند چاک) | |
قطعات شفت | کیلوگرم | 500 (از جمله لوازم جانبی دستگاه مانند چاک) | ||
وزن دستگاه | کیلوگرم | 3600 | ||
اندازه کلی | میلی متر | 2300×1700×1930 | ||
پیکربندی اصلی

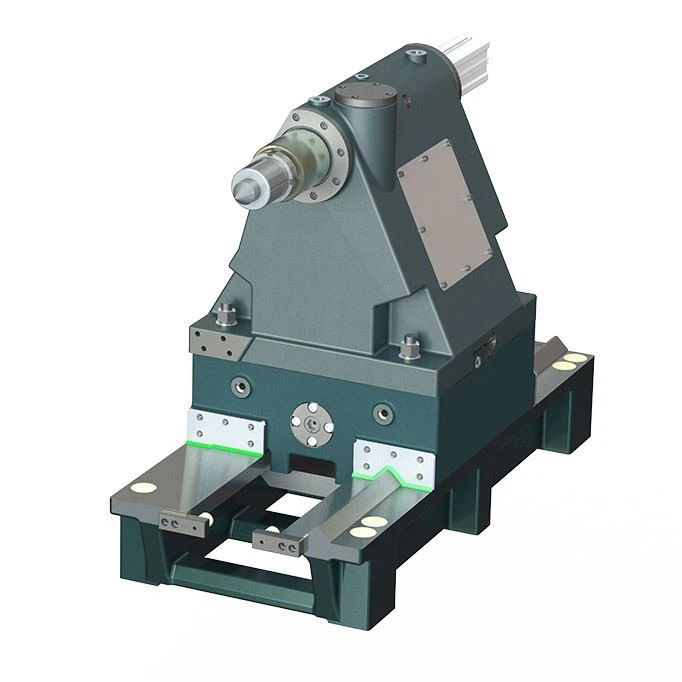

خیر | پیکربندی نام لوازم جانبی | مشخصات و مدل | سازنده | توجه داشته باشید |
1 | کنترل کننده | HNC-808دی | HCNC ( HCNC ) | |
2 | موتور اصلی | ZJY265A٪ 7b٪ 7b1٪ 7d٪ 7dAM-B5 | هواژونگCNC | |
3 | موتور محور X (با ترمز) | دانلود: 130SJT-MZ100D.pdf | هواژونگCNC | |
4 | موتور محور Z | دانلود: 130SJT-M100D.pdf | هواژونگCNC | |
5 | بلبرینگ اسپیندل | 90X140X37 |
NTN-وارد شده | |
6 | 100X150X37 | |||
7 | 100X150X45 | |||
8 | بلبرینگ پیچ محور X | 25X62X15 | NTN٪2fNACHI | |
9 | بلبرینگ پیچ محور Z | 25X62X15 | NTN٪2fNACHI | |
10 | پیچ توپ X-Axis | φ32×12-635 | HWIN٪2fPMI Φ32*12 L1042 | THK/NSK/Rexroth موجود است |
11 | بال اسکرو Z-Axis | φ32×12-1042 | HWIN/PMI Φ32*12 L635 | THK/NSK/Rexroth موجود است |
12 | راهنما محور X | راهنما خطی توپ 35 | HWIN٪2fPMI 35# 1080 | THK/NSK/Rexroth موجود است |
13 | راهنما محور Y | راهنما خطی توپ 35 | HWIN٪2fPMI 35# 600 | THK/NSK/Rexroth موجود است |
14 | ریل راهنمای Tailstock | راهنمای اسلاید | نام تجاری خود | |
15 | دم هیدرولیک | دارای قفل شعاعی | نام تجاری خود | |
16 | چاک هیدرولیک | 8² توخالی | تایوان | |
17 | سیلندر هیدرولیکی | 8² توخالی | تایوان | |
18 | فرم نگهدارنده ابزار | فرم استاندارد نگهدارنده ابزار | تایوان | |
19 | محفظه و نوار نقاله تراشه |
کنترلر CNC HNC808D
تصویر جلو | تصویر پشت | امکانات |
|  | کنترل محور 2-4 صفحه نمایش LCD رنگی 10.4 اینچی ماژول PLC و IO خارجی پشتیبانی از رمزگذاری با دقت بالا پشتیبانی از کنترل حلقه کامل بسته ضربه زدن سخت 8000 دور در دقیقه پشتیبانی از NCUC، پروتکل گذرگاه Ethercat مورد استفاده برای تراش CNC، مرکز ماشینکاری |
